Cables sin blindaje con conductor de cobre aislados de PVC multicore
Cables sin blindaje con conductor de cobre aislados de PVC multicore

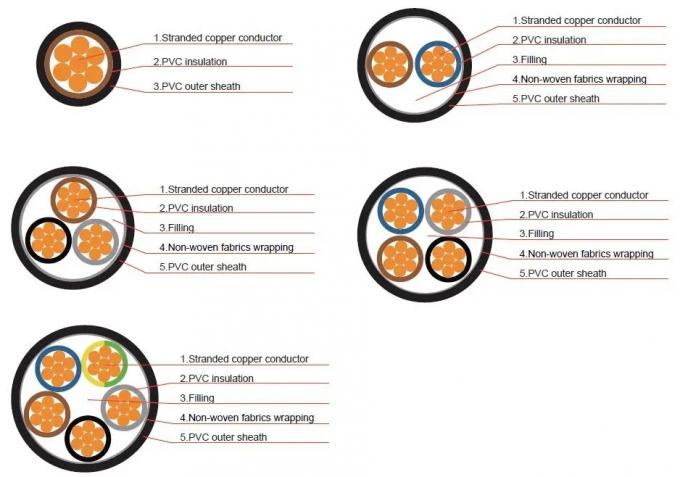

Construcción
Tipo No. de la sección nominal del núcleo
| El tipo |
Número de núcleo |
Sección nominal |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5 a 1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5 a 400 |
| 3+1,4+1,3+2 |
2.5 a 400 |
Área de la sección transversal del conductor neutro
En los núcleos 3+1 y 3+2 los núcleos deben ajustarse a las especificaciones del cuadro siguiente:
| Sección nominal |
Núcleo principal |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Núcleo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Sección nominal |
Núcleo principal |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Núcleo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Características
D.C La resistencia del cable terminado a 20oC por km no será superior a lo siguiente:
| Sección nominal mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu núcleo |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al núcleo |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Sección nominal mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu núcleo |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al núcleo |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Sección nominal mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu núcleo |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al núcleo |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Prueba de tensión:
Cada tambor del cable terminado debe soportar la tensión de frecuencia de 3.5 kV durante 5 minutos, el aislamiento no se rompe.
Condiciones de servicio y parámetros de funcionamiento del cable:
El cable se aplica a la instalación fija para voltaje nominal 0,6/1 kV de la línea de transporte y distribución de energía.
Temperatura nominal máxima del conductor.
Cortocircuito: máximo durante 5 segundos.250oC
El cable puede colocarse sin restricción de caída y la temperatura ambiente no debe ser inferior a 0oC.
Estándar
Nuestro cable XLPE se puede fabricar de acuerdo con IEC 60502, IEC 60332, IEC 60754.
Algunos índices son superiores a las normas internacionales.
PS: también podemos producir según el estándar BS, NFC, ASTM según la solicitud del cliente.
Contacta con nosotros para obtener soluciones profesionales!Estaremos en línea las 7/24 :)
------ Nuestra característica --------
- Equipo importado con equipo técnico experimentado

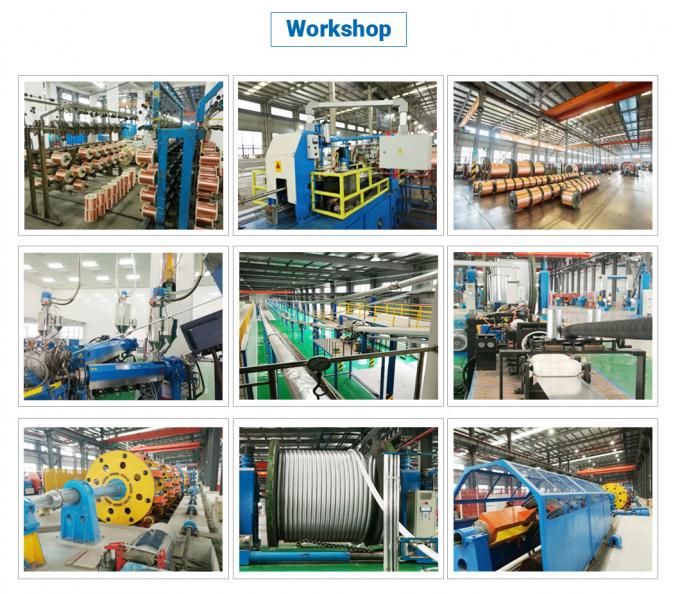

La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
