600/1000V Conductor de cobre Cable subterráneo XLPE Cables de acero / cinta Cable de alimentación blindado
Selección del cable
Es esencial que el tipo de cable solicitado sea adecuado para su uso previsto.regulaciones locales pertinentes y el rendimiento de los tipos de cable adecuadosPor lo tanto, es imposible proporcionar una guía concluyente para la selección de cables y le recomendamos que se ponga en contacto con nosotros para obtener asesoramiento especializado sobre los diseños adecuados para satisfacer sus necesidades específicas de cables.

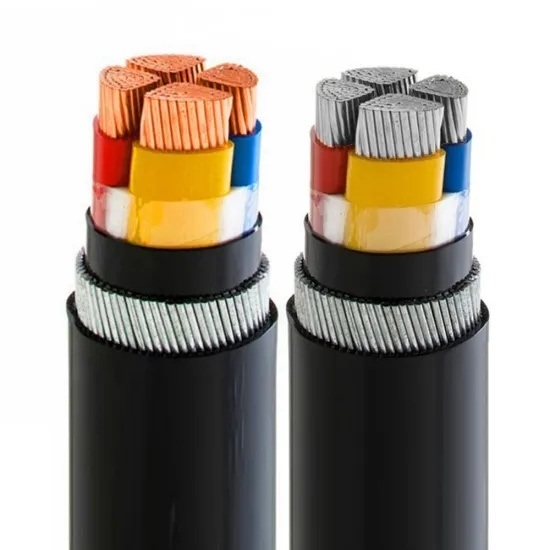

Estructura del cable
Los conductores
Los conductores deberán ser de cobre o aluminio, circulares ((no compactados o compactados) o con forma, de clase 1 o clase 2 conforme a la norma IEC 60228, BS EN 60228.Clase 1 de acuerdo con la CEI 60228, BS EN 60228 también se puede suministrar bajo petición.
El aislamiento
El material y el espesor del XLPE deberán cumplir los requisitos de la norma IEC 60502-1 o BS 5467 para un funcionamiento continuo a 90 °C.
El material y el grosor del PVC deberán ser los de la norma IEC 60502-1 o BS 6346.
El aislamiento de PVC según SASO 1694, calificado para un funcionamiento continuo a 85 °C, también está disponible bajo petición.
Reuniones
Dos, tres, cuatro o cinco conductores aislados se colocan junto con rellenos no higroscópicos compatibles con el material aislante.
Cubierta interior
En el caso de cables no blindados, esta capa puede omitirse si la forma exterior del cable se mantiene prácticamente circular.
Las armaduras
Los cables de acero galvanizado aplicados helicoidalmente sobre la cama de acuerdo con la norma IEC 60502-1 o con la norma BS 5467, BS 6346. (Los cables de núcleo único deberán estar blindados con alambre de aluminio) ((SWA/AWA)
Cintas de acero doble aplicadas helicoidalmente sobre el revestimiento de los cables de núcleo múltiple según IEC 60502-1.
Cubierta exterior
La cubierta exterior será de PVC/ST2 extrudido según la norma IEC 60502-1, tipo 9 según la norma BS 7655.PVC resistente al aceiteTambién están disponibles otros materiales especiales de revestimiento como LLDPE, MDPE, HDPE, LSF, CPE, etc.
Rendimiento de las envolturas de los cables frente a la llama
Los cables pueden suministrarse con una envoltura exterior de PVC especial retardante de llama para cumplir con los requisitos de ensayo de llama de la norma IEC 60332-3-22, la norma IEC 60332-3-23 y la norma IEC 60332-3-24,También puede suministrar cables con material libre de halógenos de bajo humo (LSHF) de acuerdo con la norma IEC 60502-1., BS 7211, BS 6724 u otras normas equivalentes.
Estándar:
IEC,BS,VDE,AS/NZS,ICEA,JIS,etc.,diseño y fabricación de cables de alimentación especiales de acuerdo con las demás normas requeridas por el cliente
Tipo y nombre:
| El tipo |
Designación |
Aplicaciones |
| V.V. |
Conductor de cobre, aislado en PVC, cable de alimentación revestido en PVC |
Para la colocación en interiores, túneles o trincheras de cables, no capaces de soportar fuerzas mecánicas externas
No está permitido colocar un cable de un solo núcleo en un conducto magnético. |
| El VLV |
Conductor de aluminio, aislado en PVC, cable de alimentación revestido en PVC |
| VY |
Conductor de cobre, aislado en PVC, cable de alimentación revestido en PE |
| VLY |
Conductor de aluminio, aislado en PVC, cable de alimentación revestido en PE |
| El número de vehículos: |
Conductor de cobre, aislado en PVC, cinta de acero blindada, cable de alimentación con envoltura en PVC |
Para colocar en interiores, en un túnel en una zanja de cable, o directamente en el suelo,
capaz de soportar fuerzas mecánicas externas.
El cable de un solo núcleo no debe colocarse en el conducto magnético. |
| VLV22 |
Conductor de aluminio, aislado en PVC, cinta blindada de acero, cable de alimentación revestido en PVC |
| V23, V23, V23, V23, |
Conductor de cobre, aislado en PVC, cinta blindada de acero, cable de alimentación revestido en PE |
| VLV23 |
Conductor de aluminio, aislado en PVC, cinta blindada de acero, cable de alimentación revestido en PE |
| V2V32 |
Conductor de cobre, aislado en PVC, acorazado con alambre de acero, cable de alimentación revestido en PVC |
Para la colocación en interiores, en trincheras de cables de túnel, bien o directamente en el suelo, capaces de soportar
fuerzas mecánicas externas y cierta fuerza de tracción. |
| VLV32 |
Conductor de aluminio, aislado en PVC, blindado con alambre de acero, cable de alimentación con envoltura en PVC |
| El número de vehículos |
Conductor de cobre, aislado en PVC, acorazado con alambre de acero, cable de alimentación revestido en PE |
| VLV33 |
Conductor de aluminio, aislado en PVC, acorazado con alambre de acero, cable de alimentación revestido en PE |
Tipo y nombre:
| El tipo |
Designación |
Aplicaciones |
| YJV |
Conductor de cobre, aislado con XLPE, cable de alimentación revestido con PVC |
Para la colocación en interiores, túneles o trincheras de cables, no capaces de soportar fuerzas mecánicas externas
No está permitido colocar un cable de un solo núcleo en un conducto magnético. |
| YJLV |
Conductor de aluminio, aislado en XLPE, cable de alimentación revestido en PVC |
| YJY |
Conductor de cobre, aislado con XLPE, cable de alimentación revestido con PE |
| YJJLY |
Conductor de aluminio, aislado con XLPE, cable de alimentación revestido con PE |
| YJV22 |
Conductor de cobre, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido de PVC |
Para colocar en interiores, en un túnel en una zanja de cable, o directamente en el suelo,
capaz de soportar fuerzas mecánicas externas.
El cable de un solo núcleo no debe colocarse en el conducto magnético. |
| Se trata de la YJLV22 |
Conductor de aluminio, aislado por XLPE, cinta de acero blindada, cable de alimentación con envoltura de PVC |
| YJV23 |
Conductor de cobre, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido con PE |
| YJLV23 |
Conductor de aluminio, aislado con XLPE, cinta blindada de acero, cable de alimentación con envoltura de PE |

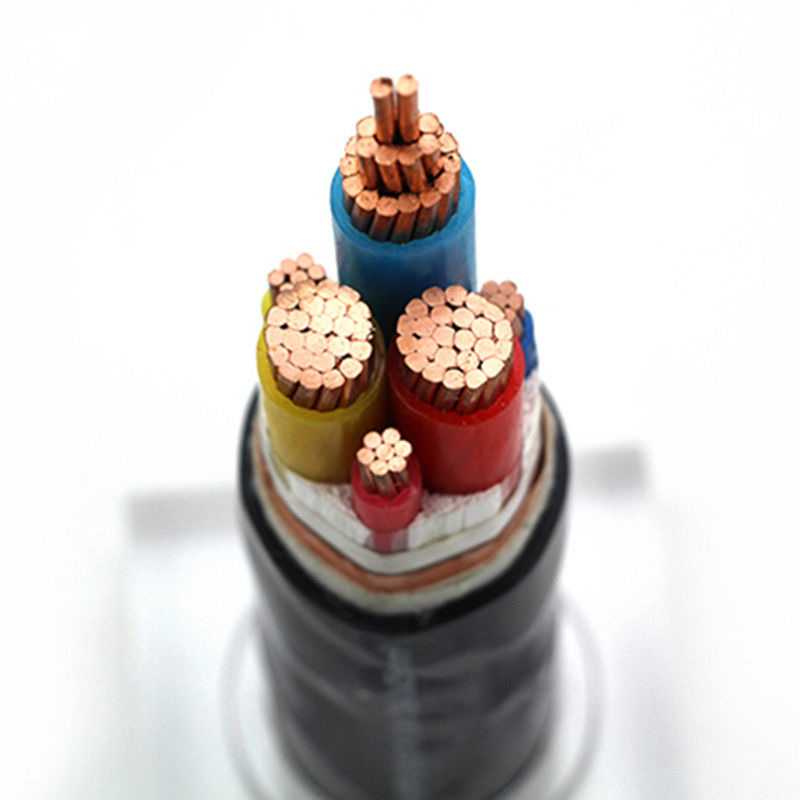

| YJV32 |
Conductor de cobre, aislado por XLPE, blindado con alambre de acero, cable de alimentación con envoltura de PVC |
Para la colocación en interiores, en trincheras de cables de túnel, bien o directamente en el suelo, capaces de soportar
fuerzas mecánicas externas y cierta fuerza de tracción. |
| YJLV32 |
Conductor de aluminio, aislado por XLPE, blindado con alambre de acero, cable de alimentación revestido de PVC |
| YJV33 |
Conductor de cobre, aislado con XLPE, acorazado con alambre de acero, cable de alimentación revestido con PE |
| YJLV33 |
Conductor de aluminio, aislado con XLPE, acorazado con alambre de acero, cable de alimentación revestido con PE |
Hoja de datos técnicos de los cables
| No. x mm2 |
Fase |
Neutral/Tierra |
Cubierta interior |
Armaduras |
Cubierta exterior |
Peso del cable |
| Diámetro del conductor en mm |
espesor del XLPE en mm |
Diámetro del conductor en mm |
espesor del XLPE en mm |
espesor en mm |
Diámetro del alambre
En el caso de los |
espesor de la envolvente en mm |
Diámetro total en mm |
YJV32 ((CU)
En kg/km |
En el caso de las empresas de servicios de telecomunicaciones:
En kg/km |
| 4 por 1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 por 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 por 2,5 más 1 por 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 por 4 más 1 por 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300 + 1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
Nota:
Los alambres de acero galvanizado se aplican helicoidalmente sobre la cama de acuerdo con IEC 60502-1 o según BS 5467, BS 6346.
Los cables de un solo núcleo deberán estar blindados con alambre de aluminio)
