VVR YJVR cable de cobre flexible aislado en PVC de un solo núcleo

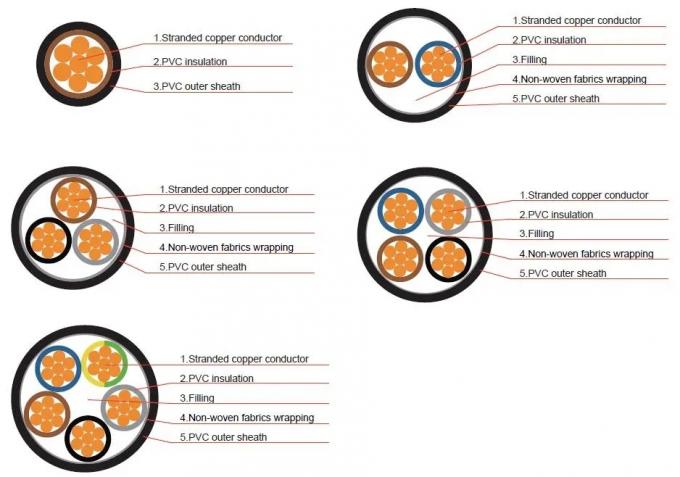

Construcción
Tipo No. de la sección nominal del núcleo
| El tipo |
Número de núcleo |
Sección nominal |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5 a 1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5 a 400 |
| 3+1,4+1,3+2 |
2.5 a 400 |
Área de la sección transversal del conductor neutro
En los núcleos 3+1 y 3+2 los núcleos deben ajustarse a las especificaciones del cuadro siguiente:
| Sección nominal |
Núcleo principal |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Núcleo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Sección nominal |
Núcleo principal |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Núcleo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Características
D.C La resistencia del cable terminado a 20oC por km no será superior a lo siguiente:
| Sección nominal mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu núcleo |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al núcleo |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Sección nominal mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu núcleo |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al núcleo |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Sección nominal mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu núcleo |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al núcleo |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Prueba de tensión:
Cada tambor del cable terminado debe soportar la tensión de frecuencia de 3.5 kV durante 5 minutos, el aislamiento no se rompe.
Condiciones de servicio y parámetros de funcionamiento del cable:
El cable se aplica a la instalación fija para voltaje nominal 0,6/1 kV de la línea de transporte y distribución de energía.
Temperatura nominal máxima del conductor.
Cortocircuito: máximo durante 5 segundos.250oC
El cable puede colocarse sin restricción de caída y la temperatura ambiente no debe ser inferior a 0oC.
Estándar
Nuestro cable XLPE se puede fabricar de acuerdo con IEC 60502, IEC 60332, IEC 60754.
Algunos índices son superiores a las normas internacionales.
PS: también podemos producir según el estándar BS, NFC, ASTM según la solicitud del cliente.
Contacta con nosotros para obtener soluciones profesionales!Estaremos en línea las 7/24 :)
------ Nuestra característica --------
- Equipo importado con equipo técnico experimentado
La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
- Sistema de certificación completo
Qifan Cable ha obtenido ISO 9001, ISO 14001, OHSAS 18001. La planta pasó el certificado TUV, VDE, UL, CE, SAA, BS, etc..
- Sistema de producción perfecto
Los productos de Qifan Cable incluyen el cable de energía LV, el cable de energía MV, el cable de energía HV&EHV, los cables ABC, los cables ACSR/AAC/AAAC/ACAR/OPGW, los cables submarinos, los cables de control, los cables de instrumentación, los cables de construcción,cable de caucho flexible, el cable de incendio, el cable renovable, el cable solar, el cable industrial, el cable LAN, el cable coaxial, etc.
- Sistema de servicio de ventas perfecto
Qifan Cable puede ofrecer el servicio OEM / ODM, múltiples productos, equipo de ingenieros expertos en venta de exportación, precio razonable, calidad confiable, servicio amigable..
Fang Yu (Shanghai) Automation Technology Co., Ltd. es un proveedor profesional de productos y servicios globales de infraestructura de cables de edificios inteligentes.y una empresa confiable dedicada al desarrollo de la energía global.
Preguntas frecuentes
- ¿ Qué es lo que está pasando?
1¿Quiénes somos?
Fang Yu (Shanghai) Automation Technology Co., Ltd, están basadas en Shanghai, China, comenzando desde 2006, es una empresa profesional especializada en la venta de cables de alimentación y productos relacionados.Actuamos como el centro de marketing en el extranjero para Qifan Cable.
2¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa; siempre inspección final antes del envío;
3¿Qué puedes comprar de nosotros?
Cables de alimentación,productos con certificado UL,cables resistentes al fuego,cables submarinos,cables ABC,cables de construcción,cables solares,cables de caucho,cables de control eléctrico,cables de comunicación digitales,cables aislados de minerales,Cables y alambres especiales, Cables aislados aéreos, Cables resistentes a altas temperaturas,Cables solares,cable de alimentación aislado XLPE,cable de ordenador,cable de aluminio,cable y cable aislados de PVC,cable de comunicación digital,etc.
4¿Por qué deberías comprar de nosotros y no de otros proveedores?
Durante muchos años, nos hemos centrado en la investigación y desarrollo de productos de alambre y cable.Todos nuestros productos se producen directamente de la fábrica¡Aceptamos OEM y ODM!
5¿Qué servicios podemos proporcionar?
Las condiciones de entrega aceptadas: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU,
6¿Puedo obtener muestras?
Nos sentimos honrados de proporcionarle muestras, las muestras se proporcionan de forma gratuita, pero necesita pagar por el envío expreso. Si tiene una cuenta de mensajería, puede enviar un mensajero para recoger las muestras.
7- ¿Cuál es su forma de empaque? ¿Puedo tener el paquete personalizado?
Tenemos el paquete de exportación estándar. Para más detalles sobre el paquete personalizado, póngase en contacto con nosotros.
