Cables de inducción de PVC de núcleo único de CU/PVC/PVC de 3 fases

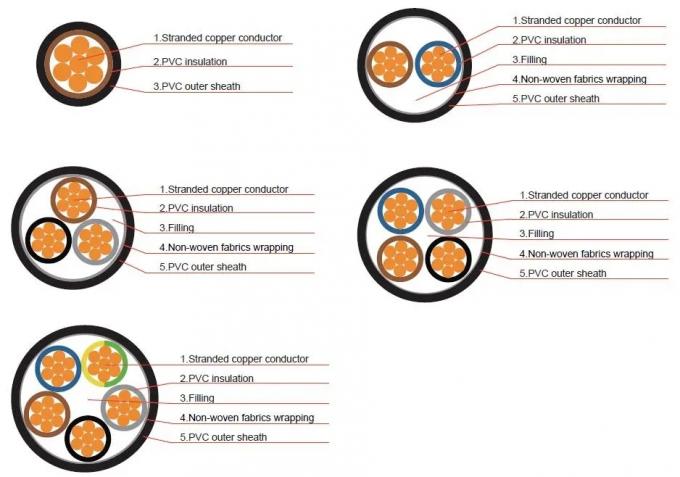

Construcción
Tipo No. de la sección nominal del núcleo
| El tipo |
Número de núcleo |
Sección nominal |
Cu ((AL) /XLPE ((PVC) /PVC ((PE)
Cu ((AL) /XLPE ((PVC) /ATA/PVC ((PE) Cu ((AL) /XLPE/AWA/PVC ((PE) |
1 |
1.5 a 1000 |
Cu ((AL) /XLPE ((PVC) /STA/PVC ((PE)
Cu ((AL) /XLPE ((PVC) /SWA/PVC ((PE) |
2,3,4,5 |
1.5 a 400 |
| 3+1,4+1,3+2 |
2.5 a 400 |
Área de la sección transversal del conductor neutro
En los núcleos 3+1 y 3+2 los núcleos deben ajustarse a las especificaciones del cuadro siguiente:
| Sección nominal |
Núcleo principal |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Núcleo neutro |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Sección nominal |
Núcleo principal |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Núcleo neutro |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Características
D.C La resistencia del cable terminado a 20oC por km no será superior a lo siguiente:
| Sección nominal mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Cu núcleo |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Al núcleo |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Sección nominal mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Cu núcleo |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Al núcleo |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Sección nominal mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Cu núcleo |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Al núcleo |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Prueba de tensión:
Cada tambor del cable terminado debe soportar la tensión de frecuencia de 3.5 kV durante 5 minutos, el aislamiento no se rompe.
Condiciones de servicio y parámetros de funcionamiento del cable:
El cable se aplica a la instalación fija para voltaje nominal 0,6/1 kV de la línea de transporte y distribución de energía.
Temperatura nominal máxima del conductor.
Cortocircuito: máximo durante 5 segundos.250oC
El cable puede colocarse sin restricción de caída y la temperatura ambiente no debe ser inferior a 0oC.
Estándar
Nuestro cable XLPE se puede fabricar de acuerdo con IEC 60502, IEC 60332, IEC 60754.
Algunos índices son superiores a las normas internacionales.
PS: también podemos producir según el estándar BS, NFC, ASTM según la solicitud del cliente.
