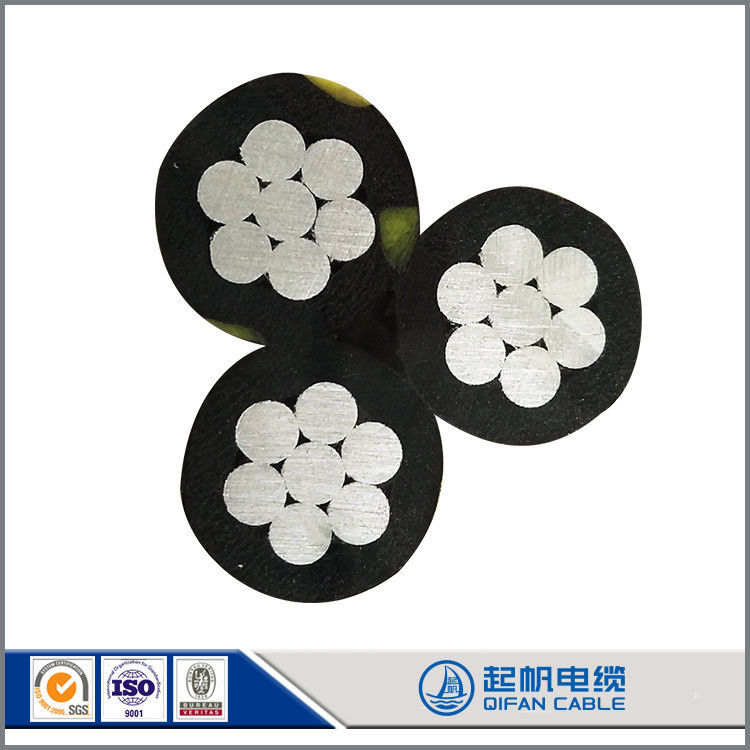

0.6/1kV de baja tensión en cables aéreos ABC
Introducción
Cable ABC utilizado para la línea de transmisión aérea de bajo voltaje (1500V). La línea de fase es un conductor de aluminio, aislado en PE o XLPE, el número de líneas de fase será de dos, tres o cuatro,La línea neutral es un conductor de aluminio., puede ser conductor desnudo o con aislamiento PE o XLPE
Especificaciones
Estándar: Norma nacional IEC y ASTM
Válvulas de tensión nominal: 0,6/1KV, 11KV, 33KV
Construcción
El conductor de fase: de aluminio en hebras (AAC)
Conductor neutro: de aluminio en hebras (AAC), de aleación de aluminio en hebras (AAAC), de aluminio en conductor reforzado con acero (ACSR)
El aislamiento: XLPE o PE
Aplicación: Los cables están diseñados para líneas de energía aéreas y cables de entrada de habitaciones con voltaje de hasta 0,6/1KV.
UESD para aplicaciones de servicios aéreos tales como iluminación callejera, iluminación exterior y servicio temporal para la construcción, lo que mejora la seguridad y la fiabilidad de las redes de alambre electrificadas.
1 Tipo
Servicio Duplex, Servicio Triplex, Servicio Cuadruple
un servicio duplex de caída
Aplicaciones:Para suministrar servicio aéreo de 120 voltios para servicio temporal en obras, iluminación exterior o callejera.
b Descenso del servicio triplex
Aplicaciones:Para suministrar energía de las líneas de electricidad a la cabeza del consumidor.Para el funcionamiento a 600 voltios o menos (fase a fase) a una temperatura del conductor de 75 máximo para el aislamiento PE o 90 máximo para el aislamiento XLPE .
c Quadruplex Servicio de caída
Aplicaciones:Se utiliza para suministrar energía de 3 fases, generalmente desde un transformador montado en un poste hasta la cabeza de servicio de la utilidad donde se conecta al cable de entrada de servicio.Para su uso en voltajes de 600 voltios o menos de fase a fase y a una temperatura del conductor no superior a 75 para conductores aislados en PE o a 90 para conductores aislados en XLPE.
2 Construcción
una construcción de conductor de fase:El conductor de fase es de aleación de aluminio 1350-H19 de tirón duro, comprimido con filamentos concéntricos.
b Construcción de conductores neutrales
Los conjuntos de cables están disponibles con los siguientes conductores neutrales:
Conductores de aluminio, reforzados con acero recubierto (ACSR), de cadena concentrica
Clasificación de las aleaciones de aluminio y de las aleaciones de acero
aleación de aluminio 6201-T81, de hebras concentricas
c Material aislante
El aislamiento estándar del conductor de fase es polietileno negro de baja densidad (XLPE)
Por otra parte, el aislamiento lineal negro de polietileno de baja densidad (LDPE) con una temperatura nominal de 75 °C está disponible bajo petición.
| Conductor de fase |
| Área nominal de la sección transversal |
¿Qué es eso? |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Número de núcleos |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Raíces/diámetro del conductor de fase |
|
7 y 1.35 |
7 y 1.7 |
7/2. ¿Qué quieres?14 |
7/2. ¿Qué quieres?54 |
7/3.0 |
19 y medio.16 |
19 y medio.54 |
19 y medio.86 |
| Diámetro aproximado del conductor compactado |
En el caso de los |
4.05 |
4.8 |
6 |
7 |
8.3 |
10 |
11.6 |
13.2 |
| espesor nominal del aislamiento |
En el caso de los |
1.0 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diámetro del núcleo de fase |
En el caso de los |
6.05 |
7.2 |
8.4 |
9.8 |
11.1 |
12.8 |
14.8 |
16.4 |
| Resistencia máxima de corriente en 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Peso aproximado del núcleo de fase |
En kg/km |
127.24 |
196.29 |
277.24 |
380.8 |
510.47 |
686.22 |
954.14 |
1176.96 |
| Conductor de mensajería |
| Área nominal de la sección transversal |
¿Qué es eso? |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
| Número de núcleos |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| Raíces/diámetro del conductor de fase |
|
7 y 1.35 |
7 y 1.7 |
7/2. ¿Qué quieres?14 |
7/2. ¿Qué quieres?54 |
7/3.0 |
19 y medio.16 |
19 y medio.52 |
19 y medio.82 |
| Diámetro aproximado del núcleo del mensajero |
En el caso de los |
4.05 |
5.1 |
6.42 |
7.62 |
9 |
10.8 |
12.6 |
14.1 |
| Resistencia máxima de corriente en 20oC |
Oh/KM |
3.08 |
1.91 |
1.2 |
0.868 |
0.641 |
0.443 |
0.32 |
0.253 |
| Peso aproximado del núcleo del mensajero |
En kg/km |
27.62 |
43.8 |
69.4 |
94.71 |
136.38 |
192.98 |
262.66 |
328.94 |
| Carga de ruptura |
No incluidos |
1.65 |
2.07 |
3.3 |
4.5 |
6.2 |
8.9 |
12.3 |
15.6 |
| Cables completos |
| Diámetro aproximado |
En el caso de los |
13.43 |
16.15 |
19.13 |
22.32 |
25.59 |
29.4 |
34.49 |
38.84 |
| Peso aproximado |
En kg/km |
154.86 |
240.09 |
346.64 |
475.51 |
646.85 |
879.2 |
1216.8 |
1505.9 |
| Duración del embalaje |
M/Tambor |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
------ Nuestra característica --------
- Equipo importado con equipo técnico experimentado
La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
- Sistema de certificación completo
Qifan Cable ha obtenido ISO 9001, ISO 14001, OHSAS 18001. La planta pasó el certificado TUV, VDE, UL, CE, SAA, BS, etc.
- Sistema de producción perfecto
Los productos de Qifan Cable incluyen el cable de energía LV, el cable de energía MV, el cable de energía HV&EHV, los cables ABC, los cables ACSR/AAC/AAAC/ACAR/OPGW, los cables submarinos, los cables de control, los cables de instrumentación, los cables de construcción,cable de caucho flexible, cable de combustible, cable renovable, cable solar, cable industrial, cable LAN, cable coaxial, etc.
- Sistema de servicio de ventas perfecto
Qifan Cable puede ofrecer el servicio OEM / ODM, múltiples productos, equipo de ingenieros expertos en venta de exportación, precio razonable, calidad confiable, servicio amigable.
Productos principales: cables eléctricos de 220 kW o menos, cables con envoltura de caucho, cables fotovoltaicos, cables fotovoltaicos especiales, cables de control, cables de ordenador, cables de aluminio de núcleo de acero,Cables de prefijación, cables ecológicos de baja tensión libres de halógenos, cables de minería de carbón, aislamiento de fluorosilicona Cables resistentes a altas temperaturas, cables de protección, cables para equipos eléctricos de buques,Cables de material compuesto fotoeléctrico, cables de remolque de alta resistencia, cables para sistemas fotovoltaicos, cables para vehículos de transporte ferroviario con voltaje nominal AC de 3kv o menos, cables de red de área local, cables de inversores,cables de radiofrecuencia , cables de centrales nucleares, cables de máquinas portuarias, cables aislados de minerales, cables submarinos y más de 100 variedades
Preguntas frecuentes
P1: ¿Cuándo puedo obtener el precio?
Por lo general, citamos dentro de las 12 horas después de recibir su consulta. Si usted es muy urgente para obtener el precio, por favor llame o díganos en su correo electrónico para que consideremos su consulta prioridad.
P2: ¿Cómo puedo obtener una muestra para comprobar su calidad?
Después de la confirmación del precio, puede solicitar muestras para comprobar nuestra calidad. La muestra es gratuita, pero el cargo de flete debe pagarse.
P3: ¿Cuánto tiempo puedo esperar para obtener la muestra?
Después de pagar el cargo de flete y enviarnos los archivos confirmados, las muestras estarán listas para la entrega en 3-7 días.
Las muestras se enviarán a usted a través de expreso y llegar en 3 ~ 5 días.
P4: ¿Qué pasa con el tiempo de entrega para la producción en masa?
Honestamente, depende de la cantidad de pedido y la temporada en la que lo realice.El mejor registro que tenemos es la entrega de 10 kilómetros de cable en una semana.Sugerimos que comience su consulta dos meses antes de la fecha en que desea obtener los productos en su país.
El cable aéreo de carga aérea (cable ABC) es un tipo de cable de distribución de energía diseñado para instalaciones aéreas.Se utiliza comúnmente en redes de distribución eléctrica para suministrar electricidad a viviendas.Aquí hay algunas características clave y características de ABC Cable:
Configuración: El cable ABC consiste en varios conductores aislados agrupados con un cable de mensajería neutro.mientras que el alambre del mensajero generalmente está hecho de acero o aleación de aluminioLa configuración combinada proporciona resistencia mecánica, reduce el riesgo de contacto con conductores en vivo y simplifica la instalación.
Aislamiento: Los conductores del cable ABC están aislados para proporcionar aislamiento eléctrico y proteger contra factores ambientales externos.El aislamiento está generalmente hecho de materiales tales como polietileno cruzado (XLPE) o polietileno de alta densidad (HDPE)Estos materiales ofrecen excelentes propiedades eléctricas, durabilidad y resistencia a la humedad, la radiación UV y las duras condiciones climáticas.
Nivel de voltaje: El cable ABC está disponible en varios niveles de voltaje para adaptarse a diferentes aplicaciones.dependiendo de los requisitos específicos del sistema de distribución eléctrica.
Ventajas: El cable ABC ofrece varias ventajas sobre los sistemas tradicionales de conductores desnudos, entre las que se incluyen la reducción de las pérdidas eléctricas, la mejora de la seguridad debido al aislamiento, los requisitos de mantenimiento más bajos,y una mayor fiabilidad en condiciones ambientales difíciles.
Instalación: El cable ABC se instala típicamente en estructuras de soporte aéreas como postes o torres.ya que se pueden instalar múltiples conductores simultáneamenteAdemás, el cable de mensajero neutro proporciona un soporte mecánico y reduce la inclinación de los conductores.
Aplicación: El cable ABC se utiliza comúnmente para la distribución de energía en áreas residenciales, zonas rurales y lugares donde se prefiere la instalación aérea.Es adecuado tanto para la distribución de energía a corta y larga distancia, ofreciendo soluciones rentables para las redes eléctricas.
