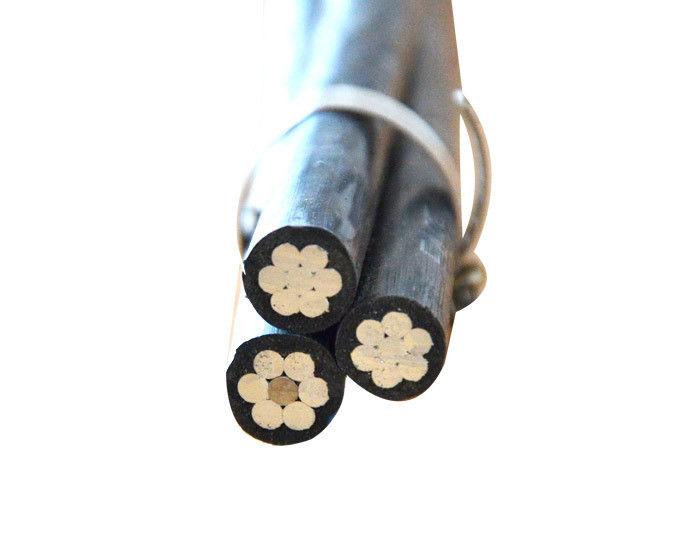

Cables de cable ABC Triplex Cables de cable de energía ABC XLPE/PE Cables aéreos de aluminio de aislamiento

Introducción

Cable ABC utilizado para la línea de transmisión aérea de bajo voltaje (1500V). La línea de fase es un conductor de aluminio, aislado en PE o XLPE, el número de líneas de fase será de dos, tres o cuatro,La línea neutral es un conductor de aluminio., puede ser conductor desnudo o con aislamiento PE o XLPE

Especificaciones

Estándar: Norma nacional IEC y ASTM

Válvulas de tensión nominal: 0,6/1KV, 11KV, 33KV


Construcción
El conductor de fase: de aluminio en hebras (AAC)

Conductor neutro: de aluminio en hebras (AAC), de aleación de aluminio en hebras (AAAC), de aluminio en conductor reforzado con acero (ACSR)

El aislamiento: XLPE o PE

Aplicación: Los cables están diseñados para líneas de energía aéreas y cables de entrada de habitaciones con voltaje de hasta 0,6/1KV.

UESD para aplicaciones de servicios aéreos tales como iluminación callejera, iluminación exterior y servicio temporal para la construcción, lo que mejora la seguridad y la fiabilidad de las redes de alambre electrificadas.

1 Tipo

Servicio Duplex, Servicio Triplex, Servicio Cuadruple

un servicio duplex de caída

Aplicaciones:Para suministrar servicio aéreo de 120 voltios para servicio temporal en obras, iluminación exterior o callejera.

   b Descenso del servicio triplex

Aplicaciones:Para suministrar energía de las líneas de electricidad a la cabeza del consumidor.Para el funcionamiento a 600 voltios o menos (fase a fase) a una temperatura del conductor de 75 máximo para el aislamiento PE o 90 máximo para el aislamiento XLPE .

c Quadruplex Servicio de caída

Aplicaciones:Se utiliza para suministrar energía de 3 fases, generalmente desde un transformador montado en un poste hasta la cabeza de servicio de la utilidad donde se conecta al cable de entrada de servicio.Para su uso en voltajes de 600 voltios o menos de fase a fase y a una temperatura del conductor no superior a 75 para conductores aislados en PE o a 90 para conductores aislados en XLPE.

2 Construcción

una construcción de conductor de fase:El conductor de fase es de aleación de aluminio 1350-H19 de tirón duro, comprimido con filamentos concéntricos.

b Construcción de conductores neutrales
Los conjuntos de cables están disponibles con los siguientes conductores neutrales:

Conductores de aluminio, reforzados con acero recubierto (ACSR), de cadena concentrica

Clasificación de las aleaciones de aluminio y de las aleaciones de acero

aleación de aluminio 6201-T81, de hebras concentricas

c Material aislante
El aislamiento estándar del conductor de fase es polietileno negro de baja densidad (XLPE)

Por otra parte, el aislamiento lineal negro de polietileno de baja densidad (LDPE) con una temperatura nominal de 75 °C está disponible bajo petición.
