0.6/1KV Conductor de cobre y aluminio de baja tensión PVC aislado Swa Cable de alimentación eléctrica blindado
Las normas
El cable de alimentación se fabrica de acuerdo con la norma IEC 60502-1:2004.
Es adecuado para su colocación en el cable de alimentación con voltaje nominal de 0,6/1kv (U0/U) para la transmisión de energía.
Aplicación
Se colocan en interiores, en túneles y en tuberías.
Capaz de soportar cierta tracción de colocación.
No puede resistir fuerzas mecánicas externas.
No se permite colocar cables de un solo núcleo en tuberías magnéticas de material.
Características de la operación
1.La temperatura máxima nominal
Cuando el cable se utiliza durante mucho tiempo, la temperatura máxima de funcionamiento del núcleo no excede de 90 °C.0C, y la temperatura del conductor no excederá de 250 °C.0C en cortocircuito durante 5 segundos.
2.Requisito de instalación
La instalación de cables no está limitada por la diferencia de elevación a lo largo de la ruta.La temperatura ambiente no debe ser inferior a 0 °C.0C durante la instalación.El radio de flexión admisible del cable deberá cumplir las siguientes normas:
Para el núcleo único: 20 ((D+d) +/_ 5%
En el caso de las unidades de multi-núcleo: 15 ((D+d) +/_ 5%
(D - diámetro exterior real del cable; d - diámetro exterior real del conductor)
Los cables de un solo núcleo utilizados en circuitos de CA no deberán tener blindaje o utilizar blindaje de material metálico no magnético y no deberán colocarse en conductos magnéticos.
Hoja de datos técnicos de los cables
| No. x mm2 |
Fase |
Neutral/Tierra |
Cubierta interior |
Armaduras |
Cubierta exterior |
Peso del cable |
| Diámetro del conductor en mm |
espesor del XLPE en mm |
Diámetro del conductor en mm |
espesor del XLPE en mm |
espesor en mm |
Diámetro del alambre
En el caso de los |
espesor de la envolvente en mm |
Diámetro total en mm |
YJV32 ((CU)
En kg/km |
En el caso de las empresas de servicios de telecomunicaciones:
En kg/km |
| 4 por 1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4 por 2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3 por 2,5 más 1 por 1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3 por 4 más 1 por 2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300 + 1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------ Nuestra característica --------
1Equipo importado con equipo técnico experimentado.
La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
2- Sistema de certificación completo
Qifan Cable ha obtenido ISO 9001, ISO 14001, OHSAS 18001. La planta pasó el certificado TUV, VDE, UL, CE, SAA, BS, etc.
3.Perfecto sistema de producción

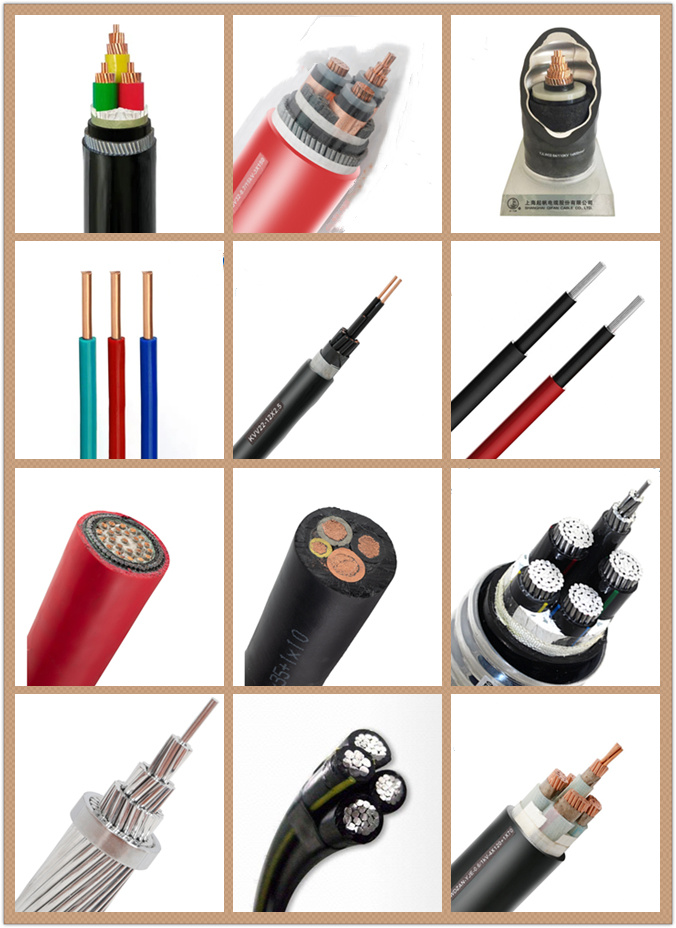

Los productos de Qifan Cable incluyen el cable de energía LV, el cable de energía MV, el cable de energía HV&EHV, los cables ABC, los cables ACSR/AAC/AAAC/ACAR/OPGW, los cables submarinos, los cables de control, los cables de instrumentación, los cables de construcción,cable de caucho flexible, cable de combustible, cable renovable, cable solar, cable industrial, cable LAN, cable coaxial, etc.
4- Perfecto sistema de servicio de ventas.
Qifan Cable puede ofrecer el servicio OEM / ODM, múltiples productos, equipo de ingenieros expertos en venta de exportación, precio razonable, calidad confiable, servicio amigable.
Válvula de tensión: "0,6/1kV" indica que el cable está diseñado para funcionar eficazmente en un rango de tensión entre 0,6 kilovoltios (kV) y 1 kilovoltio (kV).Esta clasificación de voltaje se utiliza típicamente para aplicaciones de bajo voltaje.
Bajo voltaje: El cable está diseñado para aplicaciones de bajo voltaje, generalmente utilizadas en entornos residenciales, comerciales e industriales.
Conductor de cobre/aluminio: Este cable de alimentación puede tener un conductor de cobre o aluminio.El aluminio también se utiliza en algunas aplicaciones debido a su menor costo y peso más ligero.
PVC aislado: El conductor está aislado con PVC (cloruro de polivinilo).
SWA blindado: el cable está blindado con SWA (acero de alambre blindado).que lo hace adecuado para aplicaciones en las que pueda haber riesgos de daño o presión de los materiales circundantes.
Cable de alimentación eléctrica: Este cable está diseñado específicamente para aplicaciones de transmisión y distribución de energía, donde transporta energía eléctrica desde la fuente hasta el destino previsto.
En general, el cable que usted describió es un cable de baja tensión con un conductor de cobre o aluminio, aislamiento de PVC y blindaje SWA.como los edificios, proyectos de infraestructuras y aplicaciones industriales, donde se requiere protección contra las tensiones mecánicas y los factores ambientales.
