1 Norma de producto
Este producto se fabrica de acuerdo con GB/T12706.2, equivalente a la norma IEC60502.2. o BS, DIN, estándar ICEA según la solicitud del cliente.
2 Aplicación
El producto es adecuado para su uso en líneas de transmisión y distribución de energía con voltaje de frecuencia de potencia nominal de 3.6/6kv~26/35kv.
3 Características de funcionamiento
- tensión de potencia-frecuencia nominal U0/U: 3.6/6kv~26/35kv.
- Temperatura máxima de funcionamiento admisible del conductor: 90 oC.
- La temperatura máxima del cortocircuito del conductor no excederá de 2500 °C (5 segundos de duración máxima).
- La temperatura ambiente no debe estar por debajo de 00°C.
- El radio de flexión de un cable mono núcleo no debe ser inferior a 20 veces el diámetro del cable.
El radio de flexión de un cable de varios núcleos no debe ser inferior a 15 veces el diámetro del cable.
4 Cuadro de tensión, núcleos y sección transversal
| Punto de trabajo |
Categorías A, B |
3.6/6 kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
Las partidas de los componentes de las máquinas de ensayo |
| Categorías A, B |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Con un solo núcleo |
En mm2 |
25 a 1200 |
25 a 1200 |
35 a 1200 |
50 a 1200 |
50 a 1200 |
50 a 1200 |
| Tres núcleos |
En mm2 |
Entre 25 y 400 |
Entre 25 y 400 |
Entre 35 y 400 |
Entre 50 y 400 |
Entre 50 y 400 |
Entre 50 y 400 |
El cable con tensión nominal de categoría A se utiliza en situaciones que requieren no más de 1 min. de tiempo de permanencia del fallo de puesta a tierra.
Tensión nominal de categoría B, tiempo de duración de la falla de puesta a tierra normalmente no superior a 1 hora, tiempo máximo de duración no superior a 8 horas, falla de tierra anual
el tiempo total de duración no debe ser superior a 125 horas, la categoría C incluye todos los sistemas de las categorías A y B.
5 Tipo y nombre
| El tipo |
Designación |
Aplicaciones |
| YJV |
El conductor de cobre, aislado con XLPE,
Cables de alimentación revestidos de PVC |
Para la colocación en el interior, en el túnel o la zanja de cable,
No puede soportar fuerzas mecánicas externas.
No está permitido colocar cables de un solo núcleo en conductos magnéticos. |
| YJLV |
El conductor de aluminio, aislado con XLPE,
Cables de alimentación revestidos de PVC |
| YJY |
conductor de cobre, aislado con XLPE,
Cables de alimentación con envoltura en PE |
| YJLY |
conductor de aluminio, aislado con XLPE,
Cables de alimentación con envoltura en PE |
| YJV22 |
Conductor de cobre, aislado con XLPE, acero
cinta blindada,cable de alimentación revestido con PVC |
Para la colocación en interiores, en túneles en zanjas de cables, o directamente en
tierra, capaz de soportar fuerzas mecánicas externas.Corazón único
No se permite colocar el cable en el conducto magnético. |
| Se trata de la YJLV22 |
Conductor de aluminio, aislado con XLPE, acero
cinta blindada,cable de alimentación revestido con PVC |
| YJV23 |
Conductor de cobre, aislado con XLPE, acero
banda blindada,cable de alimentación revestido de PE |
| YJLV23 |
Conductor de aluminio, aislado con XLPE, acero
banda blindada,cable de alimentación revestido de PE |
| YJV32 |
Conductor de cobre, aislado con XLPE, acero
Cables de alimentación revestidos de PVC |
Para la colocación en interiores, en túneles de cable, pozos o directamente en
La tierra, capaz de soportar fuerzas mecánicas externas y una cierta fuerza de tracción. |
| YJLV32 |
Conductor de aluminio, aislado con XLPE, acero
Cables de alimentación revestidos de PVC |
| YJV33 |
Conductor de cobre, aislado con XLPE, acero
Cables de alimentación blindados con alambre, revestidos de PE |
| YJLV33 |
El conductor de aluminio, aislado con XLPE,
Cables de alimentación blindados con alambre de acero, revestidos con revestimiento de PE |
Fang Yu (Shanghai) Automation Technology Co., Ltd. también se exportan a más de 50 países y regiones como Australia, Alemania, Estados Unidos, Filipinas, Mongolia, Singapur, Yemen,y los Emiratos Árabes UnidosEn 2021, Qifan Cable fue clasificada entre las 20 empresas más competitivas de la industria de cableado y cableado de China y las 100 empresas más importantes de Shanghai.
Fang Yu (Shanghai) Automation Technology Co., Ltd. Cable ha pasado la certificación del sistema de gestión de calidad ISO9001, la certificación del sistema de gestión ambiental ISO14001,Certificación del sistema de gestión de la salud y la seguridad en el trabajo ISO45001, certificación del sistema de gestión energética ISO50001 y dos certificaciones del sistema de gestión de integración.
Los productos de Fang Yu (Shanghai) han pasado la certificación obligatoria de China (CCC), la certificación de la marca de seguridad de productos de minas de carbón, la certificación de la Sociedad de Clasificación de China, la certificación de Telus,Certificación del TUV alemán, la certificación CE de la Unión Europea y la certificación UL de los Estados Unidos.
El equipo de Fang Yu tiene un equipo profesional de ventas y técnico con años de experiencia en cables.
Fang Yu (Shanghai) Automation Technology Co., Ltd. le proporciona necesidades más prácticas y mejores servicios.
Preguntas frecuentes
- ¿ Qué es lo que está pasando?
1¿Quiénes somos?

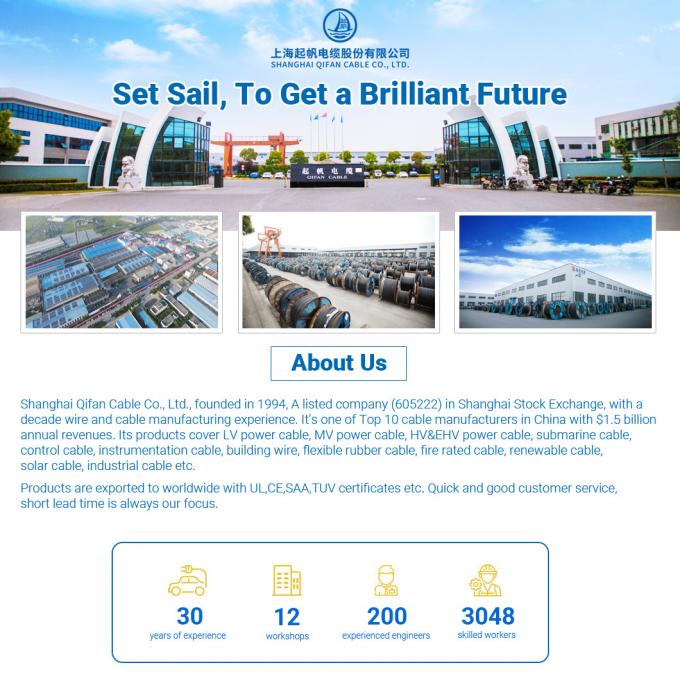

Fang Yu (Shanghai) Automation Technology Co., Ltd, están basadas en Shanghai, China, comenzando desde 2006, es una empresa profesional especializada en la venta de cables de alimentación y productos relacionados.Actuamos como el centro de marketing en el extranjero para Qifan Cable.
2¿Cómo podemos garantizar la calidad?

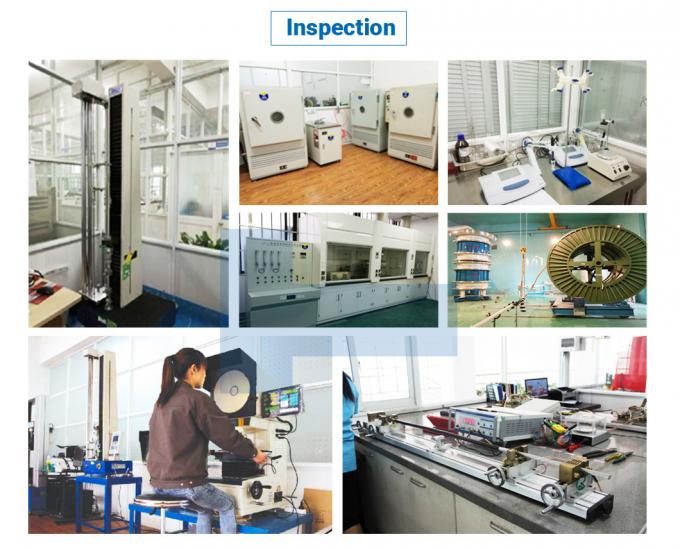

Siempre una muestra de preproducción antes de la producción en masa; siempre inspección final antes del envío;
3¿Qué puedes comprar de nosotros?
Cables de alimentación,productos con certificado UL,cables resistentes al fuego,cables submarinos,cables ABC,cables de construcción,cables solares,cables de caucho,cables de control eléctrico,cables de comunicación digitales,cables aislados de minerales,Cables y alambres especiales, Cables aislados aéreos, Cables resistentes a altas temperaturas,
Cables solares,cable de alimentación aislado XLPE,cable de ordenador,cable de aluminio,cable y cable aislados de PVC,cable de comunicación digital,etc.
4¿Por qué deberías comprar de nosotros y no de otros proveedores?
Durante muchos años, nos hemos centrado en la investigación y desarrollo de productos de alambre y cable.Todos nuestros productos se producen directamente de la fábrica¡Aceptamos OEM y ODM!
5¿Qué servicios podemos proporcionar?
Las condiciones de entrega aceptadas: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU,
6¿Puedo obtener muestras?
Nos sentimos honrados de proporcionarle muestras, las muestras se proporcionan de forma gratuita, pero necesita pagar por el envío expreso. Si tiene una cuenta de mensajería, puede enviar un mensajero para recoger las muestras.

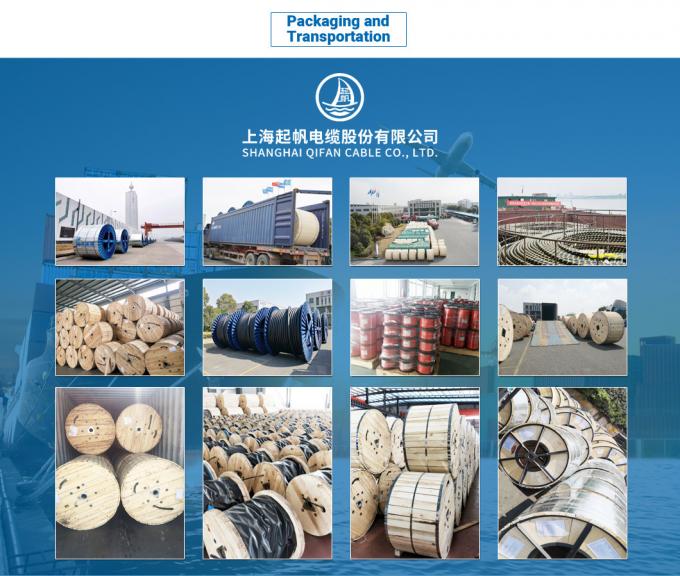

7- ¿Cuál es su forma de empaque? ¿Puedo tener el paquete personalizado?
