3.6/6(7.2) kV CU/XLPE/CTS/PVC Cables sin blindaje de tres núcleos
Aplicación:
Se utilizará para la distribución de energía en voltaje medio, como alimentadores de transformadores en subestaciones, en centrales eléctricas, en instalaciones industriales y de explotación, en zonas residenciales e instalaciones mineras.en lugares secos o húmedos.
Construcción:
1.Conductor - Cobre compactado de clase 2 de calibración simple
2.Pantalla de conducción - Compuesto semiconductor
3.El aislamiento - polietileno cruzado (XLPE)
4.Pantalla de aislamiento - Compuesto semiconductor
5.Película metálica - cinta de cobre simple y recocida
6.Material de llenado no higroscópico
7.Cintas adhesivas - Cintas de material no higroscópico
8.Envase exterior - Compuesto de cloruro de polivinilo (PVC)
Sección transversal:
3 núcleos; 16~400 mm2
Características de la temperatura:
Temperatura de funcionamiento del conductor: -15oC~ 90 añosoC
Condición de puesta a temperatura mínima: 0oC
Temperatura de funcionamiento de emergencia del conductor: 105oC
Temperatura de funcionamiento del cortocircuito del conductor (5 s): 250oC
Características eléctricas:
Válvulas de carga de los motores de las categorías M1 y M2
Prueba de alta tensión CA: 2,5U0durante 30 minutos
Descarga parcial a 1,73 U0: 5PC o mejor
El color:
Identificación del núcleo: banda de color rojo, amarillo o azul a lo largo del núcleo de fase o según la solicitud del cliente.
Envase exterior: negro o según las necesidades del cliente
Estándar:
Diseño del cable: IEC 60502-2
El conductor: IEC 60228
3.6/6(7.2) kV,3.6/6.6(7.2) kV,Tres núcleos,Al o Cu/XLPE/CTS/STA/cable de energía blindado de PVC
No.X Sección transversal nominal del conductor |
Diámetro nominal del conductor |
espesor nominal del aislamiento |
espesor nominal de la pantalla de cinta de cobre |
espesor nominal de la cubierta interior |
espesor nominal de las bandas de acero blindadas |
espesor nominal de la cubierta de PVC |
Diámetro total aproximado |
Peso aproximado |
Al Conductor |
Cu conductor |
No. X mm2 |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
peso en kg/m |
peso en kg/m |
3 x 25 |
6.0 |
2.5 |
0.1 |
1.2 |
0.2 |
1.9 |
37.9 |
1.87 |
2.32 |
3 x 35 |
6.9 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
41.5 |
2.10 |
2.73 |
3 x 50 |
8.2 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
44.3 |
2.37 |
3.22 |
3 x 70 |
9.7 |
2.5 |
0.1 |
1.4 |
0.5 |
2.1 |
47.9 |
2.77 |
4.00 |
3 x 95 |
11.3 |
2.5 |
0.1 |
1.4 |
0.5 |
2.2 |
51.6 |
3.21 |
4.91 |
3 x 120 |
12.8 |
2.5 |
0.1 |
1.5 |
0.5 |
2.4 |
55.4 |
3.69 |
5.84 |
3 x 150 |
14.2 |
2.5 |
0.1 |
1.5 |
0.5 |
2.5 |
58.6 |
4.15 |
6.85 |
3 x 185 |
15.9 |
2.5 |
0.1 |
1.5 |
0.5 |
2.6 |
62.5 |
4.73 |
8.11 |
3 x 240 |
18.3 |
2.6 |
0.1 |
1.6 |
0.5 |
2.7 |
68.5 |
5.62 |
10.05 |
3 x 300 |
20.4 |
2.8 |
0.1 |
1.7 |
0.5 |
2.9 |
74.5 |
6.55 |
12.11 |
3 x 400 |
23.2 |
3.0 |
0.1 |
1.9 |
0.8 |
3.2 |
83.6 |
8.78 |
15.86 |
3 x 500 |
26.4 |
3.2 |
0.1 |
2.1 |
0.8 |
3.4 |
93.0 |
10.52 |
18.85 |
------ Nuestra característica --------
- Equipo importado con equipo técnico experimentado

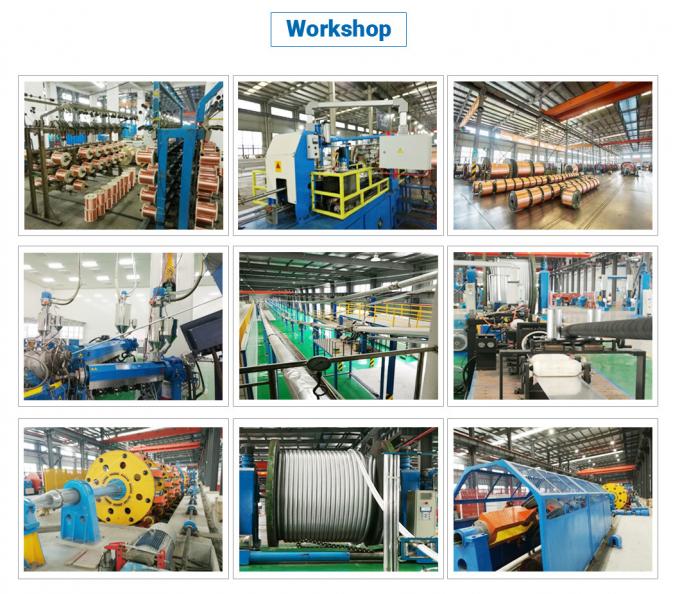

La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
