3.6/6(7.2) kV CU/XLPE/CTS/PVC Cables sin blindaje de tres núcleos
Aplicación:
Se utilizará para la distribución de energía en voltaje medio, como alimentadores de transformadores en subestaciones, en centrales eléctricas, en instalaciones industriales y de explotación, en zonas residenciales e instalaciones mineras.en lugares secos o húmedos.
Construcción:
1.Conductor - Cobre compactado de clase 2 de calibración simple
2.Pantalla de conducción - Compuesto semiconductor
3.El aislamiento - polietileno cruzado (XLPE)
4.Pantalla de aislamiento - Compuesto semiconductor
5.Película metálica - cinta de cobre simple y recocida
6.Material de llenado no higroscópico
7.Cintas adhesivas - Cintas de material no higroscópico
8.Envase exterior - Compuesto de cloruro de polivinilo (PVC)
Sección transversal:
3 núcleos; 16~400 mm2
Características de la temperatura:
Temperatura de funcionamiento del conductor: -15oC~ 90 añosoC
Condición de puesta a temperatura mínima: 0oC
Temperatura de funcionamiento de emergencia del conductor: 105oC
Temperatura de funcionamiento del cortocircuito del conductor (5 s): 250oC
Características eléctricas:
Válvulas de carga de los motores de las categorías M1 y M2
Prueba de alta tensión CA: 2,5U0durante 30 minutos
Descarga parcial a 1,73 U0: 5PC o mejor
El color:
Identificación del núcleo: banda de color rojo, amarillo o azul a lo largo del núcleo de fase o según la solicitud del cliente.
Envase exterior: negro o según las necesidades del cliente
Estándar:
Diseño del cable: IEC 60502-2
El conductor: IEC 60228
3.6/6(7.2) kV,3.6/6.6(7.2) kV,Tres núcleos,Al o Cu/XLPE/CTS/STA/cable de energía blindado de PVC
No.X Sección transversal nominal del conductor |
Diámetro nominal del conductor |
espesor nominal del aislamiento |
espesor nominal de la pantalla de cinta de cobre |
espesor nominal de la cubierta interior |
espesor nominal de las bandas de acero blindadas |
espesor nominal de la cubierta de PVC |
Diámetro total aproximado |
Peso aproximado |
Al Conductor |
Cu conductor |
No. X mm2 |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
En el caso de los |
peso en kg/m |
peso en kg/m |
3 x 25 |
6.0 |
2.5 |
0.1 |
1.2 |
0.2 |
1.9 |
37.9 |
1.87 |
2.32 |
3 x 35 |
6.9 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
41.5 |
2.10 |
2.73 |
3 x 50 |
8.2 |
2.5 |
0.1 |
1.3 |
0.5 |
2.0 |
44.3 |
2.37 |
3.22 |
3 x 70 |
9.7 |
2.5 |
0.1 |
1.4 |
0.5 |
2.1 |
47.9 |
2.77 |
4.00 |
3 x 95 |
11.3 |
2.5 |
0.1 |
1.4 |
0.5 |
2.2 |
51.6 |
3.21 |
4.91 |
3 x 120 |
12.8 |
2.5 |
0.1 |
1.5 |
0.5 |
2.4 |
55.4 |
3.69 |
5.84 |
3 x 150 |
14.2 |
2.5 |
0.1 |
1.5 |
0.5 |
2.5 |
58.6 |
4.15 |
6.85 |
3 x 185 |
15.9 |
2.5 |
0.1 |
1.5 |
0.5 |
2.6 |
62.5 |
4.73 |
8.11 |
3 x 240 |
18.3 |
2.6 |
0.1 |
1.6 |
0.5 |
2.7 |
68.5 |
5.62 |
10.05 |
3 x 300 |
20.4 |
2.8 |
0.1 |
1.7 |
0.5 |
2.9 |
74.5 |
6.55 |
12.11 |
3 x 400 |
23.2 |
3.0 |
0.1 |
1.9 |
0.8 |
3.2 |
83.6 |
8.78 |
15.86 |
3 x 500 |
26.4 |
3.2 |
0.1 |
2.1 |
0.8 |
3.4 |
93.0 |
10.52 |
18.85 |
------ Nuestra característica --------
- Equipo importado con equipo técnico experimentado

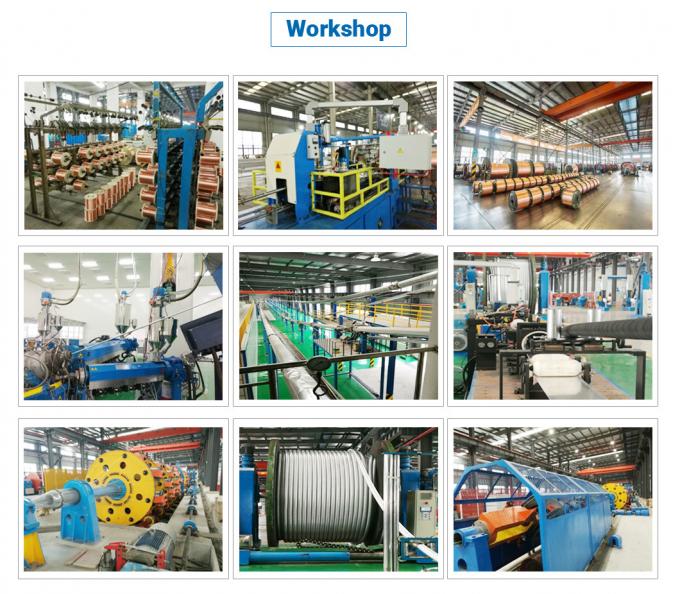

La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
- Sistema de certificación completo
Qifan Cable ha obtenido ISO 9001, ISO 14001, OHSAS 18001. La planta pasó el certificado TUV, VDE, UL, CE, SAA, BS, etc..
- Sistema de producción perfecto
Los productos de Qifan Cable incluyen el cable de energía LV, el cable de energía MV, el cable de energía HV&EHV, los cables ABC, los cables ACSR/AAC/AAAC/ACAR/OPGW, los cables submarinos, los cables de control, los cables de instrumentación, los cables de construcción,cable de caucho flexible, el cable de incendio, el cable renovable, el cable solar, el cable industrial, el cable LAN, el cable coaxial, etc.
- Sistema de servicio de ventas perfecto
Qifan Cable puede ofrecer el servicio OEM / ODM, múltiples productos, equipo de ingenieros expertos en venta de exportación, precio razonable, calidad confiable, servicio amigable..
Fang Yu (Shanghai) Automation Technology Co., Ltd. Estos incluyen más de 30 series de productos, como cables de energía aislados de plástico para aplicaciones terrestres y submarinas que van desde 500 kV hasta 0.5 kV, cables aislados de caucho y cables de 35 kV a 1 kV, cables aislados aéreos, cables aéreos, cables de minas, cables resistentes al fuego, cables de alta temperatura,Cables muy resistentes al frío, cables para equipos de ingeniería en alta mar, cables de control, cables de ordenador, cables fotovoltaicos, cables para vehículos de nueva energía, cables de construcción y cables de red.000 tipos y más de 50- ¿Cuál es el problema?
Fang Yu (Shanghai) Automation Technology Co., Ltd. también se exportan a más de 50 países y regiones como Australia, Alemania, Estados Unidos, Filipinas, Mongolia, Singapur, Yemen,y los Emiratos Árabes UnidosEn 2021, Qifan Cable fue clasificada entre las 20 empresas más competitivas de la industria de cableado y cableado de China y las 100 empresas más importantes de Shanghai.
