UL 1072 Estándar 133% de aislamiento Primario de cable Urd 15kv-35kv
Las aplicaciones
URD - TRXLPE Los cables aislados XLPE están diseñados y fabricados para satisfacer las aplicaciones de distribución subterránea primaria adecuadas para su uso en lugares húmedos o secos, entierro directo, conductos subterráneos,y expuestos a la luz solarPara su uso a 15 kV y hasta 35 kV a temperaturas de conductor no superiores a 90 oC para el funcionamiento normal.
Las especificaciones
Los cables URD aislados TRXLPE XLPE cumplen o exceden todos los requisitos aplicables de las normas siguientes, y garantizan todos los cables fabricados y probados con arreglo a estas normas.
- ANSI ICEA S-94-649 - Las condiciones de los productos
- UL 1072
- El AEIC CS-8
- ASTM B-3, ASTM B-8, ASTM B-230 y ASTM B-231

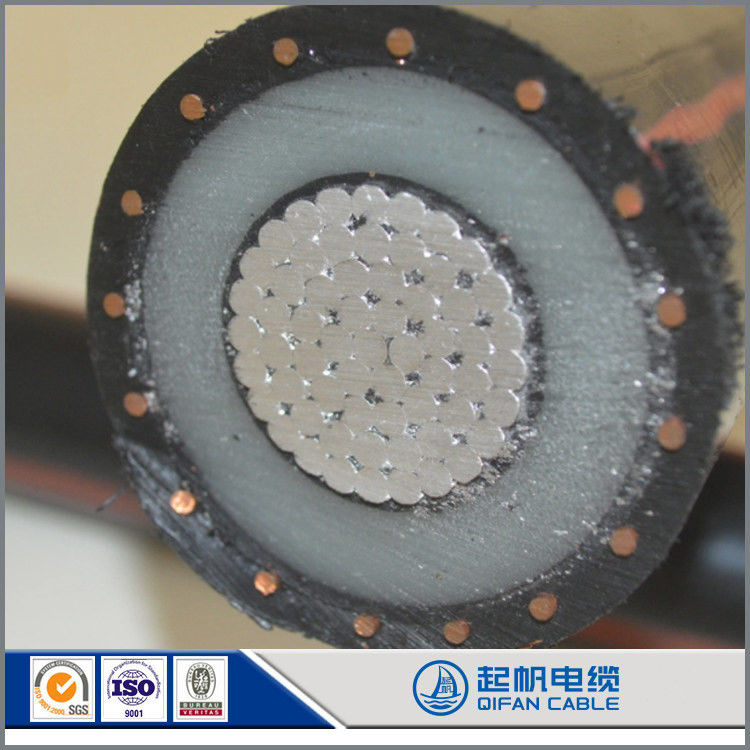

Construcción
Conductor: Aluminio desnudo o cobre, en el que se encuentran los filamentos comprimidos de la clase B
Protector del conductor:Compuesto semiconductor extrudido
Aislamiento: TRXLPE (XLPE retardante de árboles) o XLPE
Escudo de aislamiento: Compuesto semiconductor extrudido
Cables neutros concéntricos de cobre sin revestimiento (el cobre revestido es opcional)
Chaqueta aislada encapsulada: chaqueta incorporada de LLDPE no conductor con rayas rojas extrudidas.
La chaqueta de PVC o semiconductora está disponible bajo petición.
15 kV 133% ILHoja de datos:
| Conducción |
No tiene cobre (1/3) |
Diámetro |
|
Peso (en libras) |
| AWG oMCM |
Encallamiento |
Número de
Cables |
Tamaño AWG
(Sólido) |
El conductor |
Ya está. |
Ya está.
Es un insulino. |
Es demasiado neutral. |
Ya está. |
El conductor |
Concentrado |
Número total |
Total con chaqueta |
| El aislamiento |
Escudo |
Cables |
¿Qué es eso? |
No es |
El chaqueta |
| 1 / 0 |
19 alambre |
9 |
14 |
0.37 |
1.12 |
1.23 |
1.35 |
1.46 |
325.8 |
119.2 |
659 |
4926 |
| 2/0 |
19 alambre |
11 |
14 |
0.42 |
1.17 |
1.27 |
1.40 |
1.50 |
410.9 |
146.3 |
775 |
808 |
| 3/0 |
19 alambre |
14 |
14 |
0.47 |
1.22 |
1.32 |
1.48 |
1.59 |
518.1 |
185.9 |
900 |
923 |
| 4/0 |
19 alambre |
11 |
12 |
0.53 |
1.28 |
1.38 |
1.54 |
1.71 |
653.3 |
228.0 |
1110 |
1055 |
| 250 |
37 alambre |
13 |
12 |
0.57 |
1.33 |
1.44 |
1.64 |
1.81 |
771.9 |
282.1 |
1330 |
1292 |
| 350 |
37 alambre |
12 |
10 |
0.68 |
1.44 |
1.54 |
1.70 |
1.89 |
1081 |
398.0 |
1633 |
1519 |
| 500 |
37 alambre |
17 |
10 |
0.81 |
1.57 |
1.72 |
1.88 |
2.04 |
1544 |
543.5 |
2002 |
1886 |
| 750 |
61 alambre |
25 |
10 |
0.99 |
1.76 |
1.93 |
2.11 |
2.28 |
2316 |
801.5 |
2650 |
2289 |
| 1000 |
61 alambre |
33 |
10 |
1.14 |
1.92 |
2.06 |
2.27 |
2.43 |
3088 |
1058 |
3847 |
2960 |
Los cables Qifan,RHH/RHW/RHW-2/XHH/XHHW/XHHW/XHHW-2/SIS, THHN/THHW/THW/THW-2/THWN/THWN-2/TW,SER/SEU/USE/USE-2/MHF, MV-90/MV-105,TC cable,MC cable,type DG,PV cable,AC cable,SOOW,Welding cable y demás
------ Nuestra característica --------
- Equipo importado con equipo técnico experimentado

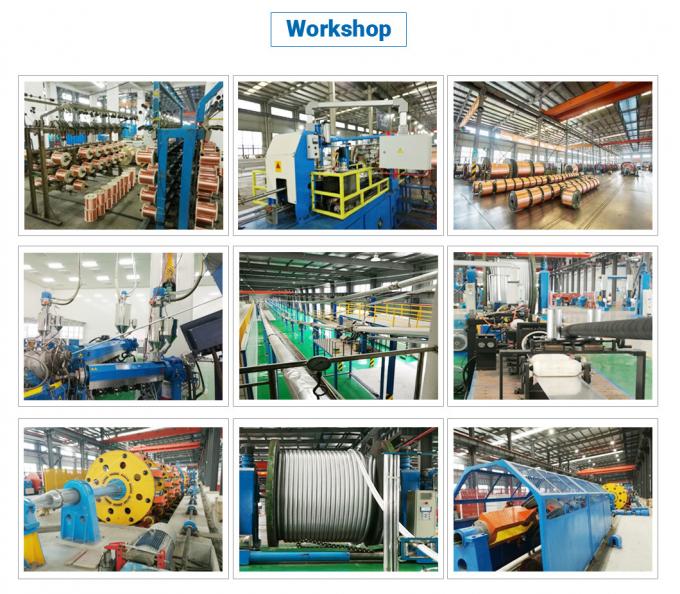

La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
