Cable de alimentación de voltaje medio 12/22.7kv 19/33kv Yjv32 Conductor de cobre XLPE Cable de alimentación blindado aislado
Cable de alimentación de voltaje medio 12/22.7kv 19/33kv Yjv32 Conductor de cobre XLPE Cable de alimentación blindado aislado
Cable de alimentación de voltaje medio 12/22.7kv 19/33kv Yjv32 Conductor de cobre XLPE Cable de alimentación blindado aislado
Cable de alimentación de voltaje medio 12/22.7kv 19/33kv Yjv32 Conductor de cobre XLPE Cable de alimentación blindado aislado

Cable de alimentación de voltaje medio 12/22.7kv 19/33kv Yjv32 Conductor de cobre XLPE Cable de alimentación blindado aislado

Detalles del producto

Lugar de origen: China.

Nombre de la marca: Qifan

Certificación: ISO, CCC, CE, RoHS, TUV

Número de modelo: En el caso de las empresas de la Unión Europea:

Pago y términos de envío

Cantidad de orden mínima: 100 metros

Precio: usd3-8/meter

Detalles de empaquetado: Envases de madera Detalles de embalaje Envases interiores: bobina de madera, bobina de plástico y bo

Tiempo de entrega: 30-45 días

Condiciones de pago: D/A, D/P, L/C, T/T, Western Union, MoneyGram

Capacidad de la fuente: 50000K metros/ mes

Consiga el mejor precio

Detalles del producto

Descripción del producto
Punto culminante:
Número de modelo.:
En el caso de las empresas de la Unión Europea:
Material del núcleo del alambre:
Cables de cobre desnudos
Modelo:
Yjv32 Yjv22 Yjsv
Marca del producto:
El Qifan
Muestra libre:
- ¿ Qué?
Estándar:
VDE Icea del IEC BS
El personal:
3048
Ingeniero no.:
206
Plantas no.:
3 plantas con 12 talleres
Paquete de transporte:
Batería
Especificación:
25 a 1600 mm2
Marca registrada:
El Qifan
Origen:
China.
Código del SH:
8544601200
Capacidad de la fuente:
50000 km/mes
Aplicación:
Construcción, gastos aéreos, subterráneos, industriales, centrales eléctricas
Válvula de tensión:
Cables de voltaje medio
En la actualidad:
CC y AC
Material aislante:
XLPE
Material de la cubierta:
El PVC
Forma del material:
Cables redondos
Muestras:
US$ 0/Metro 1 Metro (Pedido Mínimo) | Solicitar Muestra
Número de modelo.:
En el caso de las empresas de la Unión Europea:
Material del núcleo del alambre:
Cables de cobre desnudos
Modelo:
Yjv32 Yjv22 Yjsv
Marca del producto:
El Qifan
Muestra libre:
- ¿ Qué?
Estándar:
VDE Icea del IEC BS
El personal:
3048
Ingeniero no.:
206
Plantas no.:
3 plantas con 12 talleres
Paquete de transporte:
Batería
Especificación:
25 a 1600 mm2
Marca registrada:
El Qifan
Origen:
China.
Código del SH:
8544601200
Capacidad de la fuente:
50000 km/mes
Aplicación:
Construcción, gastos aéreos, subterráneos, industriales, centrales eléctricas
Válvula de tensión:
Cables de voltaje medio
En la actualidad:
CC y AC
Material aislante:
XLPE
Material de la cubierta:
El PVC
Forma del material:
Cables redondos
Muestras:
US$ 0/Metro 1 Metro (Pedido Mínimo) | Solicitar Muestra
Cable de alimentación de voltaje medio 12/22.7kv 19/33kv Yjv32 Conductor de cobre XLPE Cable de alimentación blindado aislado

Descripción del producto

N2XSEY 11kV 22kV 33kV de voltaje medio Conductor de cobre y aluminio XLPE Cables de alimentación blindados aislados

1Norma de producto
Este producto se fabrica de acuerdo con GB/T12706.2, equivalente a la norma IEC60502.2. o BS, DIN, estándar ICEA según la solicitud del cliente.
2Aplicación
El producto es adecuado para su uso en líneas de transmisión y distribución de energía con tensión de frecuencia de potencia nominal de 3.6/6kv.~26/35kv. ¿Qué es eso?
3Características de funcionamiento
- tensión de potencia-frecuencia nominal U0/U: 3.6/6kv~26/35kv. ¿Qué es eso?
- Temperatura máxima de funcionamiento del conductor:90oC.
- La temperatura máxima del cortocircuito del conductor no excederá de 2500 °C (5 segundos de duración máxima).
- La temperatura ambiente no debe estar por debajo de 00°C.
- El radio de flexión de un cable mono núcleo no debe ser inferior a 20 veces el diámetro del cable.
El radio de flexión de un cable de varios núcleos no debe ser inferior a 15 veces el diámetro del cable.

4Cuadro de tensión, núcleos y sección transversal
Punto de trabajo Categoría A,B. El trabajo 3.6/6 kV 6/10kV 8.7/15 kV 12/20 kV 18/30 kV Las partidas de los componentes de las máquinas de ensayo
Categoría A,B. El trabajo 6/6kV 8.7/10 kV 12/15 kV 18/20 kV - 26/35 kV
Con un solo núcleo En mm2 25 a 1200 25 a 1200 35 a 1200 50 a 1200 50 a 1200 50 a 1200
Tres núcleos En mm2 Entre 25 y 400 Entre 25 y 400 Entre 35 y 400 Entre 50 y 400 Entre 50 y 400 Entre 50 y 400
El cable de tensión nominal de la categoría A se utiliza en situaciones que requieren una duración de fallo de puesta a tierra no superior a 1 min. Para el cable de tensión nominal de la categoría B,el tiempo de duración de la falla de puesta a tierra normalmente no es superior a 1 hora, el tiempo máximo de duración no exceda de 8 horas, el tiempo anual de duración total de la falla de tierra no exceda de 125 horas, la categoría C incluye todos los sistemas de las categorías A y B.

5Tipo y nombre
El tipo Designación Aplicaciones
YJV Conductor de cobre, aislado con XLPE,cable de alimentación revestido con PVC Para la colocación en interiores,en túneles o trincheras de cables,no puede soportar fuerzas mecánicas externas.No se permite la colocación de cables de núcleo único en conductos magnéticos.
YJLV Conductor de aluminio, aislado con XLPE,cable de alimentación revestido con PVC
YJY Conductor de cobre, aislado con XLPE,cable de alimentación revestido con PE
YJLY Conductor de aluminio, aislado con XLPE,cable de alimentación revestido con PE
YJV22 Conductor de cobre, aislado con XLPE, cinta blindada de acero, cable de alimentación con envoltura de PVC Para la colocación en interiores,en túneles,en zanjas de cables,o directamente en el suelo,que puedan soportar fuerzas mecánicas externas.No se permite la colocación de cables de un solo núcleo en conductos magnéticos.
Se trata de la YJLV22 Conductor de aluminio, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido de PVC
YJV23 Conductor de cobre, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido con PE
YJLV23 Conductor de aluminio, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido con PE
YJV32 Conductor de cobre, aislado con XLPE, acero blindado con alambre, cable de alimentación con envoltura de PVC Para la colocación en el interior, en las trincheras de los cables del túnel, bien o directamente en el suelo, capaz de soportar fuerzas mecánicas externas y cierta fuerza de tracción.
YJLV32 Conductor de aluminio, aislado con XLPE, acero blindado con alambre, cable de alimentación con envoltura de PVC
YJV33 Conductor de cobre, aislado con XLPE, alambre de acero blindado, cable de alimentación revestido con PE
YJLV33 Conductor de aluminio, aislado con XLPE, acero blindado con alambre, cable de alimentación con envoltura de PE

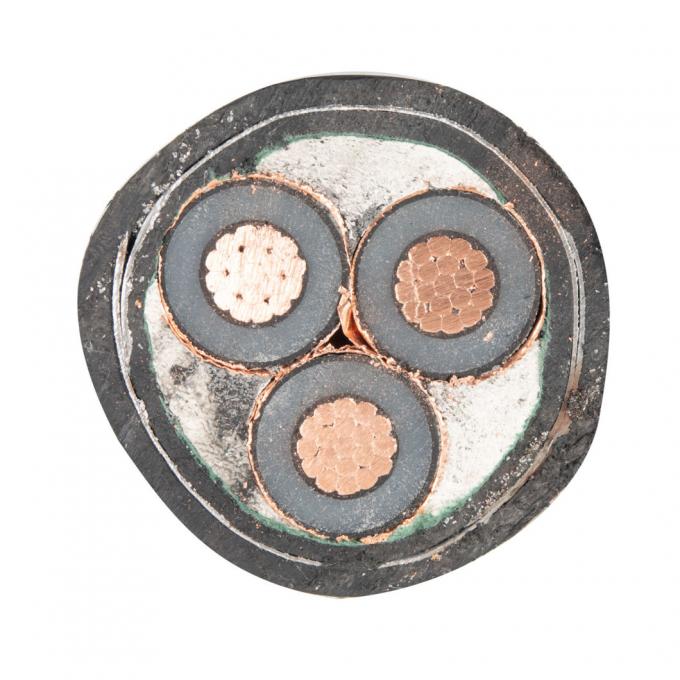

 Cable blindado de 3 núcleos con aislamiento XLPE.

Datos del cable

El conductor



espesor del aislamiento (mm)



Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2



El PVC

espesor de la cama (mm)



Diámetro exterior del alambre blindado (mm)



espesor de la vaina (mm)



Diámetro exterior (aproximado) (mm)



Peso del cable de núcleo de cobre (kg/km)



Peso del cable de núcleo de aluminio (kg/km)

Superficie de la sección transversal (mm2)



Estructura

Diámetro exterior (mm)

25

Con un volumen de producción de

6.0

3.4

0.1

1.3

2.5

2.5

48.0

4175

3703

35

Con un volumen de producción de

7.2

3.4

0.1

1.3

2.5

2.6

50.8

4733

4072

50

Con un volumen de producción de

8.4

3.4

0.1

1.4

2.5

2.7

53.8

5491

4547

70

Con un volumen de producción de

10.0

3.4

0.1

1.5

2.5

2.8

57.6

6446

5124

95

Con un volumen de producción de

11.7

3.4

0.1

1.5

2.5

2.9

61.5

7530

5737

120

Con un volumen de producción de

13.1

3.4

0.1

1.6

2.5

3.0

64.9

8628

6363

150

Con un volumen de producción de

14.6

3.4

0.1

1.6

2.5

3.1

68.3

9794

6963

185

Con un volumen de producción de

16.3

3.4

0.1

1.7

2.5

3.3

72.6

11326

7834

240

Con un volumen de producción de

18.5

3.4

0.1

1.8

3.15

3.5

79.2

14268

9737

300

Con un volumen de producción de

20.7

3.4

0.1

1.9

3.15

3.6

84.8

16641

10978

400

Con un volumen de producción de

23.8

3.4

0.1

2.0

3.15

3.9

92.3

20362

12811

500

Con un volumen de producción de

26.6

3.4

0.1

2.1

3.15

4.1

99.3

24203

14764
------ Nuestra característica --------
  1. Equipo importado con equipo técnico experimentado
La empresa dispone de tres plantas y cuenta con 3048 empleados, de los cuales 206 son ingenieros.Líneas VCV de 500 KV de Troster Alemania y Maillefer Finlandia, la máquina de enrejado de Pourtier Francia, SKET Alemania, Caballe España, línea de producción de 220KV y 35KV más la unidad de medición de excentricidad en línea SIKORA X - RAY 8000 de Alemania
  1. Sistema de certificación completo
Qifan Cable ha obtenido ISO 9001, ISO 14001, OHSAS 18001. La planta pasó el certificado TUV, VDE, UL, CE, SAA, BS, etc.
  1. Sistema de producción perfecto
Los productos de Qifan Cable incluyen el cable de energía LV, el cable de energía MV, el cable de energía HV&EHV, los cables ABC, los cables ACSR/AAC/AAAC/ACAR/OPGW, los cables submarinos, los cables de control, los cables de instrumentación, los cables de construcción,cable de caucho flexible, cable de combustible, cable renovable, cable solar, cable industrial, cable LAN, cable coaxial, etc.
  1. Sistema de servicio de ventas perfecto
Qifan Cable puede ofrecer el servicio OEM / ODM, múltiples productos, equipo de ingenieros expertos en venta de exportación, precio razonable, calidad confiable, servicio amigable.
Medium Voltage 12/22.7kv 19/33kv Yjv32 Copper Conductor XLPE Insulated Armoured Power CableMedium Voltage 12/22.7kv 19/33kv Yjv32 Copper Conductor XLPE Insulated Armoured Power Cable


Fang Yu (Shanghai) Automation Technology Co., Ltd. Cable ha pasado la certificación del sistema de gestión de calidad ISO9001, la certificación del sistema de gestión ambiental ISO14001,Certificación del sistema de gestión de la salud y la seguridad en el trabajo ISO45001, certificación del sistema de gestión energética ISO50001 y dos certificaciones del sistema de gestión de integración.

Los productos de Fang Yu (Shanghai) han pasado la certificación obligatoria de China (CCC), la certificación de la marca de seguridad de productos de minas de carbón, la certificación de la Sociedad de Clasificación de China, la certificación de Telus,Certificación del TUV alemán, la certificación CE de la Unión Europea y la certificación UL de los Estados Unidos.

Tags:

Cable de alimentación de voltaje medio XLPE,

Cables de alimentación sin blindaje de 24 kW,

Cable de alimentación de voltaje medio de 11 kW

Productos similares
VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Cobre XLPE Cables blindados aislados para exteriores

VDE N2xsey N2xsy Yjv32 11kv 20kv 33kv Cobre XLPE Cables blindados aislados para exteriores

Consiga el mejor precio
cable de alimentación de un solo núcleo de 15kv cable de voltaje medio de cobre de aluminio Cable de alimentación de conductor

cable de alimentación de un solo núcleo de 15kv cable de voltaje medio de cobre de aluminio Cable de alimentación de conductor

Consiga el mejor precio
Cable de alimentación de voltaje medio Cable de energía de voltaje medio

Cable de alimentación de voltaje medio Cable de energía de voltaje medio

Consiga el mejor precio
Cable de alimentación de voltaje medio 8.7/15 (17.5) Kv Cable de alimentación de voltaje medio 500 mm2 de núcleo único XLPE Cables aislados sin blindaje

Cable de alimentación de voltaje medio 8.7/15 (17.5) Kv Cable de alimentación de voltaje medio 500 mm2 de núcleo único XLPE Cables aislados sin blindaje

Consiga el mejor precio
Cable de alimentación de voltaje medio Conductor de cobre y aluminio de núcleo único XLPE Cable blindado aislado

Cable de alimentación de voltaje medio Conductor de cobre y aluminio de núcleo único XLPE Cable blindado aislado

Consiga el mejor precio
Cables de alimentación de voltaje medio no blindados 3.6/6 (7.2) Kv 150mm2 Conductor de cobre de núcleo único

Cables de alimentación de voltaje medio no blindados 3.6/6 (7.2) Kv 150mm2 Conductor de cobre de núcleo único

Consiga el mejor precio
Cable blindado aislado y cable no blindado Cable de alimentación de voltaje medio

Cable blindado aislado y cable no blindado Cable de alimentación de voltaje medio

Consiga el mejor precio
3.6/6 (7.2) Kv Cable de alimentación de voltaje medio de 240 mm2 con conductor de cobre de núcleo único XLPE aislado sin blindaje

3.6/6 (7.2) Kv Cable de alimentación de voltaje medio de 240 mm2 con conductor de cobre de núcleo único XLPE aislado sin blindaje

Consiga el mejor precio
Cables de voltaje medio de 5kv con conductor de cobre de núcleo único XLPE Cables de alimentación aislados sin blindaje

Cables de voltaje medio de 5kv con conductor de cobre de núcleo único XLPE Cables de alimentación aislados sin blindaje

Consiga el mejor precio
cable no blindado de voltaje medio cable de alimentación de aluminio xlpe cable no blindado

cable no blindado de voltaje medio cable de alimentación de aluminio xlpe cable no blindado

Consiga el mejor precio
6/10 (12) Kv 50 mm2 Cables aislados de cobre/aluminio XLPE de núcleo único

6/10 (12) Kv 50 mm2 Cables aislados de cobre/aluminio XLPE de núcleo único

Consiga el mejor precio
Fangyu(shanghai)Automation Technology Co.,Ltd
productos

Cable de transmisión de la baja tensión

cable de transmisión medio del voltaje

Cables de alta tensión

Cables de alimentación de vehículos eléctricos

cable resistente al fuego

Cables de alimentación submarinos

Conductor de aluminio

liling@shfangyu.com +8618758658199
Habitación 1702, edificio 4, calle 658, calle Guangfulin, distrito de Songjiang, Shanghai
Vínculos rápidos
Perfil de compañía Recorrido por la fábrica Control de calidad noticias Mapa del Sitio Política de privacidad
Buena calidad de China Cable de transmisión de la baja tensión Proveedor. © de Copyright 2023-2024 power-cabling.com . Todos los derechos reservados.
