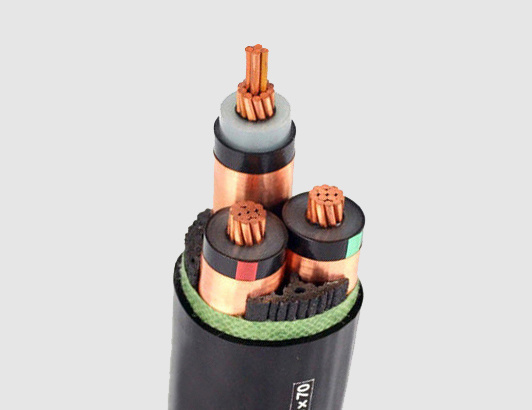

N2XSEY 11kV 22kV 33kV de voltaje medio Conductor de cobre y aluminio XLPE Cables de alimentación blindados aislados
1Norma de producto
Este producto se fabrica de acuerdo con GB/T12706.2, equivalente a la norma IEC60502.2. o BS, DIN, estándar ICEA según la solicitud del cliente.
2Aplicación
El producto es adecuado para su uso en líneas de transmisión y distribución de energía con tensión de frecuencia de potencia nominal de 3.6/6kv.~26/35kv. ¿Qué es eso?
3Características de funcionamiento
- tensión de potencia-frecuencia nominal U0/U: 3.6/6kv~26/35kv. ¿Qué es eso?
- Temperatura máxima de funcionamiento del conductor:90oC.
- La temperatura máxima del cortocircuito del conductor no excederá de 2500 °C (5 segundos de duración máxima).
- La temperatura ambiente no debe estar por debajo de 00°C.
- El radio de flexión de un cable mono núcleo no debe ser inferior a 20 veces el diámetro del cable.
El radio de flexión de un cable de varios núcleos no debe ser inferior a 15 veces el diámetro del cable.
4Cuadro de tensión, núcleos y sección transversal
| Punto de trabajo |
Categoría A,B. El trabajo |
3.6/6 kV |
6/10kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
Las partidas de los componentes de las máquinas de ensayo |
| Categoría A,B. El trabajo |
6/6kV |
8.7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35 kV |
| Con un solo núcleo |
En mm2 |
25 a 1200 |
25 a 1200 |
35 a 1200 |
50 a 1200 |
50 a 1200 |
50 a 1200 |
| Tres núcleos |
En mm2 |
Entre 25 y 400 |
Entre 25 y 400 |
Entre 35 y 400 |
Entre 50 y 400 |
Entre 50 y 400 |
Entre 50 y 400 |
El cable de tensión nominal de la categoría A se utiliza en situaciones que requieren una duración de fallo de puesta a tierra no superior a 1 min. Para el cable de tensión nominal de la categoría B,el tiempo de duración de la falla de puesta a tierra normalmente no es superior a 1 hora, el tiempo máximo de duración no exceda de 8 horas, el tiempo anual de duración total de la falla de tierra no exceda de 125 horas, la categoría C incluye todos los sistemas de las categorías A y B.
5Tipo y nombre
| El tipo |
Designación |
Aplicaciones |
| YJV |
Conductor de cobre, aislado con XLPE,cable de alimentación revestido con PVC |
Para la colocación en interiores,en túneles o trincheras de cables,no puede soportar fuerzas mecánicas externas.No se permite la colocación de cables de núcleo único en conductos magnéticos. |
| YJLV |
Conductor de aluminio, aislado con XLPE,cable de alimentación revestido con PVC |
| YJY |
Conductor de cobre, aislado con XLPE,cable de alimentación revestido con PE |
| YJLY |
Conductor de aluminio, aislado con XLPE,cable de alimentación revestido con PE |
| YJV22 |
Conductor de cobre, aislado con XLPE, cinta blindada de acero, cable de alimentación con envoltura de PVC |
Para la colocación en interiores,en túneles,en zanjas de cables,o directamente en el suelo,que puedan soportar fuerzas mecánicas externas.No se permite la colocación de cables de un solo núcleo en conductos magnéticos. |
| Se trata de la YJLV22 |
Conductor de aluminio, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido de PVC |
| YJV23 |
Conductor de cobre, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido con PE |
| YJLV23 |
Conductor de aluminio, aislado con XLPE, cinta de acero blindada, cable de alimentación revestido con PE |
| YJV32 |
Conductor de cobre, aislado con XLPE, acero blindado con alambre, cable de alimentación con envoltura de PVC |
Para la colocación en el interior, en las trincheras de los cables del túnel, bien o directamente en el suelo, capaz de soportar fuerzas mecánicas externas y cierta fuerza de tracción. |
| YJLV32 |
Conductor de aluminio, aislado con XLPE, acero blindado con alambre, cable de alimentación con envoltura de PVC |
| YJV33 |
Conductor de cobre, aislado con XLPE, alambre de acero blindado, cable de alimentación revestido con PE |
| YJLV33 |
Conductor de aluminio, aislado con XLPE, acero blindado con alambre, cable de alimentación con envoltura de PE |

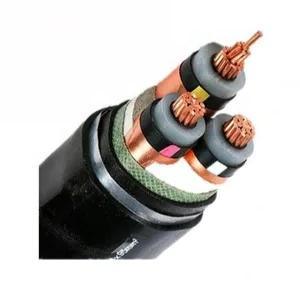

Cable blindado de 3 núcleos con aislamiento XLPE.
Datos del cable
|
El conductor
|
espesor del aislamiento (mm)
|
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2
|
El PVC
espesor de la cama (mm)
|
Diámetro exterior del alambre blindado (mm)
|
espesor de la vaina (mm)
|
Diámetro exterior (aproximado) (mm)
|
Peso del cable de núcleo de cobre (kg/km)
|
Peso del cable de núcleo de aluminio (kg/km)
|
|
Superficie de la sección transversal (mm2)
|
Estructura
|
Diámetro exterior (mm)
|
|
25
|
Con un volumen de producción de
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Con un volumen de producción de
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Con un volumen de producción de
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Con un volumen de producción de
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Con un volumen de producción de
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Con un volumen de producción de
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Con un volumen de producción de
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Con un volumen de producción de
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Con un volumen de producción de
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Con un volumen de producción de
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Con un volumen de producción de
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Con un volumen de producción de
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
