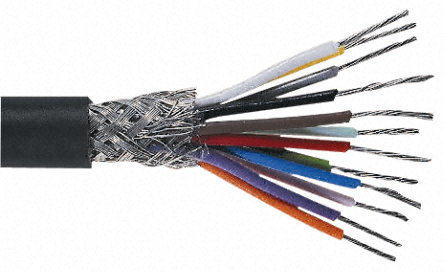

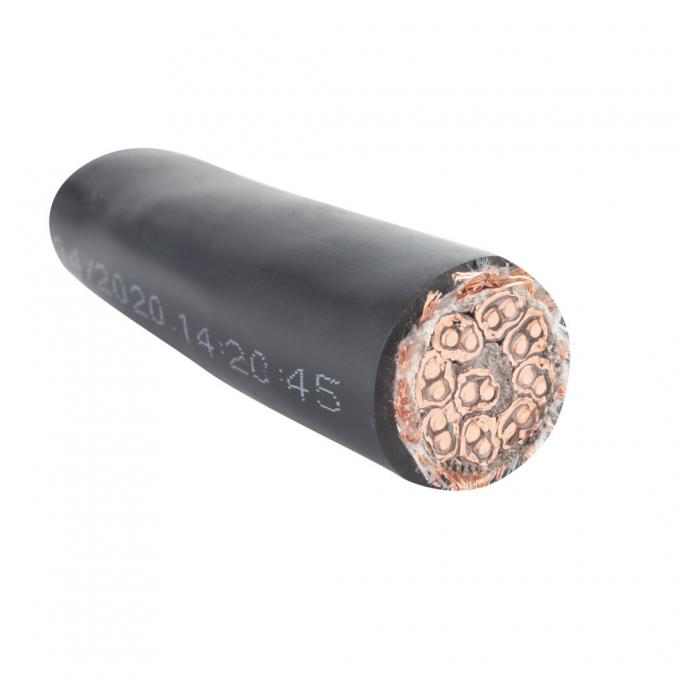

SWA XLPE Cables de instrumentos blindados aislados y blindados Cables de control

1. Normas:
Fabricación de acuerdo con la norma BS 5308,Se aplicará la norma EN 50288-7,IEC 60502-1.


2- Estructura del cable:El Sestructura:
2.1 Tensión nominal: 300/500 V, 600/1000 V
2.2 Conductor: alambre de cobre / alambre de cobre enlatado, clase 1, clase 2, clase 5
2.3 Aislamiento: PVC / PE / XLPE
2.4 Cables: dos o tres núcleos en cadena (pares o triples)
2.5 Escudo individual (si es necesario): cinta de plástico con alambre de drenaje.
2.6 Escudo general: cinta de plástico con alambre de drenaje
2.7 Envuelva interna (aplicable si hay una capa de blindaje): PVC/PE
2.8 Capa de blindaje: alambre de acero galvanizado / cinta de acero
2.9 Capa exterior: PVC/PE/LSHF
2.10 Otras características: resistente al aceite, retardante de llama, anticorrosión, UV, etc.


3. Aplicación:
Estos cables están diseñados para conectar circuitos de instrumentos eléctricos y proporcionar servicios de comunicación dentro y alrededor de las plantas de proceso (por ejemplo, la industria petroquímica, etc.).Adecuado para aplicaciones de entierro directo.

4Propiedades físicas y térmicas
Conductor: Clasificación de cobre sólido recocido de la clase 1 o de cobre simple con hebras de la clase 2 o de cobre blando flexible con hebras de la clase 5
Tensión nominal: El valor de las emisiones de CO2
Válvula de ensayo: 1200 V
Rango de temperatura durante el funcionamiento (estado fijo): -30°C - +90°C
Rango de temperatura durante la instalación (estado móvil): -5°C - +50°C
Radius mínimo de flexión: 10 X Diámetro total

5Datos eléctricos:

6. Parámetro del cable:
